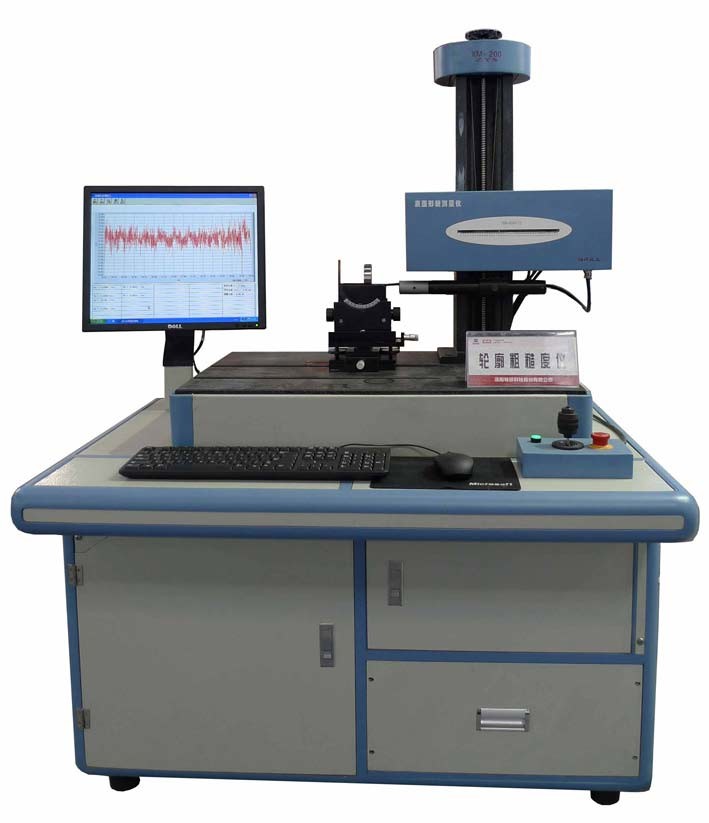

XM200 Instrument pomiarowy profilu powierzchniowego dla masy łożyska kulkowego

  • XM200 Surface Profile Measuring Instrument For Mass Of A Ball Bearing
Miejsce pochodzenia Henan, Chiny
Nazwa handlowa CAEC
Numer modelu XM200
Minimalne zamówienie Jeden komplet
Cena USD1-200 for one set
Szczegóły pakowania Standardowy pakiet na eksport
Czas dostawy 1-7 dni
Możliwość Supply 100 zestawów miesięcznie

Contact me for free samples and coupons.

WhatsApp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

If you have any concern, we provide 24-hour online help.

x
Szczegóły Produktu
High Light

Instrument pomiarowy profilu powierzchni XM200

,

Instrument pomiarowy profilu powierzchni łożyska

,

Instrument pomiarowy masy łożyska kulkowego
Zostaw wiadomość
opis produktu

Instrument pomiarowy profilu powierzchni XM200



Opis produktu przyrządu pomiarowego profilu powierzchni XM200:

Parametry pomiarowe przyrządu pomiarowego profilu powierzchni: kontur, falność i szorstkość oraz inne mikroskopijne parametry topograficzne określone w GB3505; promień kontur, podwójny rower,zęby, wypukłość, wysokość zamka, podstawa kulista i inne parametry wymiarowe.
Obiekty pomiarowe profilerów powierzchniowych: rowkę pierścieniową, sztylet rolkowy i kulistą podstawę, promień i grubość stali.



¢WykonanieInstrument pomiarowy profilu powierzchni XM200:Badanie stanu sprzętu i utrzymanie w pomieszczeniu inspekcyjnym warsztatu szlifowania; pomiar różnych kształtów i rozmiarów w pomieszczeniu pomiarowym.



¢Właściwości przyrządu pomiarowego profilu powierzchni XM200:



1Niezależne prawa własności: podstawowa technologia czujników, szyn kierowniczych, obwodów pomiarowych i sterowania oraz oprogramowania analitycznego.
2Szeroki zakres:
zakres ruchu w kierunku X 200 mm, rozdzielczość 0,5 μm;
Zakres ruchu w kierunku Z > 400 mm, z pełnym ustawieniem pozycji.
3Wysoka precyzja: grubość 2% + 4 μm; promień kontur 0,02 - 0,1%;
Prostość szyny kierowniczej: 0,3 μm/50 mm
końcówka chropowitości: stożek o średnicy 60° o promieniu 2 μm;
4. Pełne parametry: wszystkie parametry mikrostruktury określone w GB3505; różne parametry wielkości konturów wymagane w przemyśle łożysk.

5Automatyczny wybór: po wprowadzeniu wielkości nominalnej i długości znamionowej można automatycznie wybrać stalową kulę, rowkę, podwójną rowkę, rolkę i inne kształty,które mogą poprawić wydajność pomiaru i spójność pomiaru wieloczęściowego.



¢SzczytInstrument pomiarowy profilu powierzchni XM200:

W grudniu 2008 roku wygraliśmy drugą nagrodę za postęp naukowy i technologiczny w przemyśle mechanicznym i mieliśmy trzy krajowe patenty na wynalazki i patenty na wygląd.



¢SpecfikacjazInstrument pomiarowy profilu powierzchni XM200:

Pozycja Opis Pozycja Opis
Ruch w kierunku X   Ruch w kierunku Z
Rodzaj szyny kierowniczej Wysokiej precyzji przewodnik przesuwny Rodzaj szyny kierowniczej Wysokiej precyzji przewodnik przesuwny
Długość ruchu

Typ XM200: 200 mm

Typ XM100: 100 mm

 Długość ruchu

Typ XM200: 400 mm

Typ XM100: 200 mm
Dokładność liniowa 0.5 μm/100 mm Tryb pomiaru Koder dla typu XM200
Tryb pomiaru Liczenie siatki
Pomiar kształtu konturu   Składniki
Rodzaj czujnika

Wysokiej precyzji różnicowa

rodzaj indukcji

Trójwymiarowe regulacje

tabela

 Zmiana kierunku XOY, XOZ, Y; szczelina krzyżowa V na górnym stole do pracy pf
Zakres pomiarowy ±0,5 mm, ±4 mm
Rozstrzygnięcie 00,017 μm, 0,13 μm Stolik obrotowy kąt drgania XOZ ± 35°
Błąd względny 0.005FS Wyższa precyzja koła (nieobowiązkowa) Zmiary kuliste lub pomiary grubości końca pręta cylindrycznego
Błąd pomiaru promienia 00,02-0,1%
Pomiar grubości

Ruch w kierunku Y

platforma (nieobowiązkowa)

 Do pomiaru trójwymiarowego profilu
Zakres pomiarowy Ra0,01-10 μm Rodzaj szyny kierowniczej Przewodnik kołowy/silnik liniowy
Rozstrzygnięcie 1/65536 Długość ruchu 100 mm
Błąd pomiaru grubości 2% ± nm Dokładność liniowa 2 μm/100 mm
Parametry mierzalne Specjalne parametry łożysk określone w GB3505, takie jak profil, falność i chropowitość, promień krzywizny, odległość środkowa rowu, wysokość blokady, wypukłość, krzywa logarytmiczna,powierzchnia podstawy kuli, pozycja rowu itp.
Konfiguracja sprzętu LCD, drukarka, próbka chropowatej, sztandardowa kula
Funkcja platformy oprogramowania W zależności od sytuacji badanej części można automatycznie wybrać, automatycznie skorygować i automatycznie przeanalizować.automatycznie dotykać obróbki, zabezpieczyć czujnik, ręcznie lub automatycznie konwertować zakres, bezpośrednio wyświetlić otrzymany kształt i różne parametry, a następnie wydrukować.Możemy zwiększyć lub zmniejszyć analizy i oprogramowania przetwarzania zgodnie z wymaganiami użytkownika.
Wymiar zewnętrzny
