Wszystkie produkty
-
Przemysłowe materiały ścierne
-
Powlekane materiały ścierne
-
Związane materiały ścierne
-
łożyska kulkowe
-
Płytki narzędziowe z węglików spiekanych
-
Oczyszczalniki o wiązaniu żywicy
-
Oświetlenie metalowe
-
Instrument pomiarowy łożyska
-
Wyroby szklane
-
Wyroby elektroplastyczne
-
Źródło części zamiennych
-
Słuszcz diamentowy
-
Diamenty krystaliczne
-
Precyzyjne instrumenty pomiarowe
-
Nitryzacja w łaźni solnej
-
Materiały do zużycia półprzewodników
-
MariaJakość jest bardzo dobra i stabilna. Jesteśmy zadowoleni z zespołu, z którym pracujemy. Mamy nadzieję, że będziemy współpracować w biznesie przez wiele lat. Dziękuję. - Dziękuję. -
rzymskiSprawdziliśmy produkty. Są naprawdę dobre. Zarezerwujemy duże.
Numer telefonu :
86-371-55983717
WhatsApp :
+8613849966565
QPQ Technologia przetwarzania kompozytów nitrydujących w łaźni solnej OHSAS
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | CAEC |
| Orzecznictwo | ISO9001, ISO14001, OHSAS18001 |
| Minimalne zamówienie | Jeden komplet |
| Cena | Negotiable |
| Szczegóły pakowania | Standardowy pakiet na eksport |
| Czas dostawy | 15-20 dni |
| Możliwość Supply | 100 zestawów miesięcznie |
Contact me for free samples and coupons.
WhatsApp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
xSzczegóły Produktu
| High Light | QPQ Nitrydacja w łaźni solnej,OHSAS Nitrydacja w łaźni solnej,Urządzenia QPQ |
||
|---|---|---|---|
opis produktu

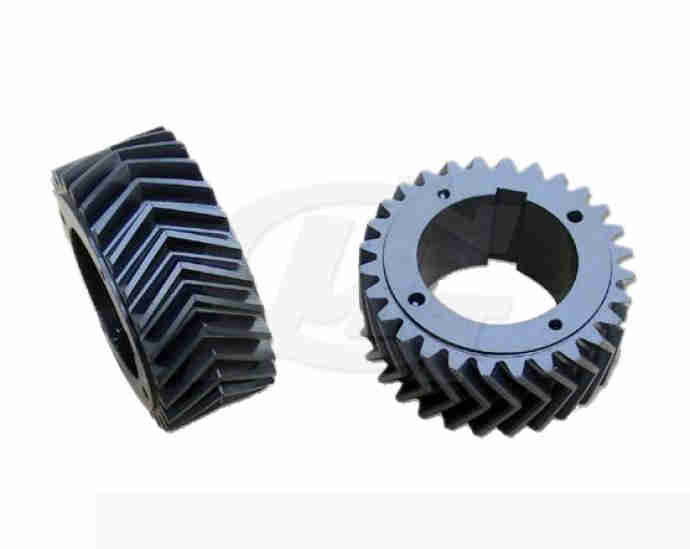

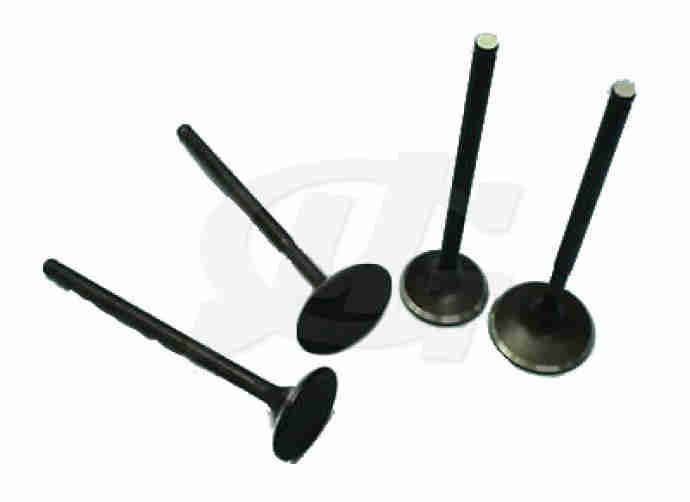

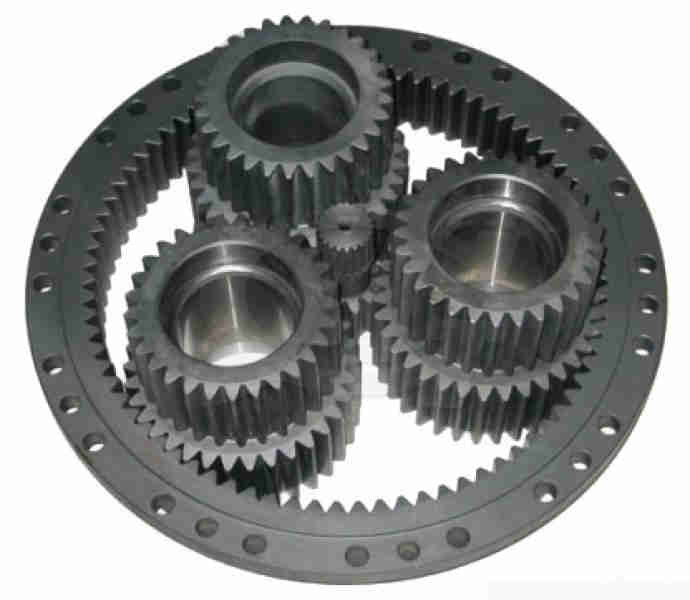

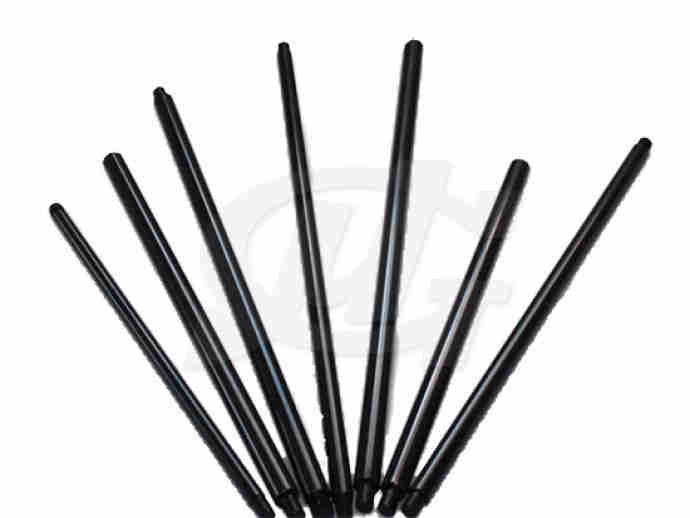

Technologia przetwarzania kompozytów QPQ do nitryzacji w łaźni solnej
Po 10 latach badań eksperymentalnych CAEC z powodzeniem opracował drugą generację technologii QPQ - głęboką technologię QPQ.Grubość warstwy złożonej została zwiększona z oryginalnych 15 ~ 20 mikronów do ponad 30 ~ 40 mikronówNa rysunku 1 pokazane są zdjęcia metalograficzne do głębokiej obróbki QPQ i ogólnej obróbki technologią QPQ
Udowodniono to testem odporności na ścieranie, testem korozyjnym, mechanical property test and permeability layer microstructure test that component compound layer thickness is multiplied and work piece’s various performances are greatly improved after second generation QPQ treatment.
Odporność na zużycie: przesuwane zużycie po głębokiej obróbce QPQ na stali 45 wykazuje, że odporność na zużycie jest czterokrotnie wyższa niż w przypadku zwykłej obróbki QPQ.Eksperyment z zużyciem walcowania przedmiotu wykazuje podobne wyniki.
Odporność na korozję: po głębokiej obróbce QPQ 45 stali odporność na korozję eksperymentu bezwagi jest 12-krotnie większa w porównaniu z tradycyjnym obróbką QPQ.
W połączeniu z uszczelniaczem odporność na korozję próby rozpylania soli może osiągnąć ponad 300 h lub nawet wyższą.
Wytrzymałość uderzeniowa: wytrzymałość uderzeniowa po głębokiej obróbce QPQ na stali 45 jest 1,98 razy wyższa niż zwykła obróbka QPQ.
Tabela 1
Porównanie wydajności pomiędzy głębokim zabiegiem QPQ a ogólnym zabiegiem QPQ
| Metoda leczenia |
Badanie zużycia przesuwanego
|
Badanie odchudzania |
Badanie wytrzymałości uderzeniowej
|
|||
| Używanie /g |
Odporność na zużycie
|
utrata masy ciała /g | Wskaźnik odporności na korozję | Energia oddziaływania /h |
Wskaźnik twardości
|
|
| Przetwarzanie QPQ | 0.538 | 1 | 20.99 | 1 | 12.2 | 1 |
| Głębokie przetwarzanie QPQ | 0.133 | 4.05 | 1.67 | 12.7 | 24.2 | 1.98 |
QPQEwyposażenieSEryTzdolny
| Model wyposażenia |
Wielkość wnętrza kriżuli
|
Wymiary pieca
|
Moc pieca
|
Uwaga |
| Typ 300 | Φ300×500 | Φ900×900 | 15 kW |
Z szafką sterującą, termoelementem i przewodnikiem kompensacyjnym
|
| Typ 500 | Φ500×700 | Φ1200×1100 | 25 kW | |
| Typ 800 | Φ800×950 | Φ1400×1400 | 50 kW | |
| Typ 1000 | Φ1000×1200 | Φ1700×1600 | 75 kW | |
| Głęboki typ | Φ650×2500 | Φ1350×3200 | 72 kW | |
| Typ dodatkowo głęboki | Φ700×3250 | Φ1400×3900 | 120 kW |
Uwaga:Customizacjad wniosek jest dostępny
Tabela specjalnych serii przetwarzania kompozytu z łaźni solnej QPQ
| kategoria | QPQ Sól specjalna | Dostępne opcje | Charakterystyka techniczna | Wskazania |
| zwyczajne | Soła podstawowa | Proszek i blok |
odpowiedni dla większości metali żelaznych, osiągnięty zostanie znaczący efekt w szczególności dla stali o średnim węgla, stali stopowej o średnim węgla i innych materiałów, a koszty obróbki są stosunkowo niskie, |
Blokadaodnosi się do bloku soli, który jest spowodowany przez utlenianie w wilgotności soli i początkowe topnienie soli |
| Dostosowanie soli |
proszek
|
|||
|
Sól tlenkowa
|
proszek | |||
|
Drugie pokolenie |
Druga generacja soli podstawowej | Proszek i blok |
Dotyczy:większośćzżelazamateriały, zwłaszcza do stali stopowej, stali nierdzewnej i innych materiałówWpływ będzie znacząco zwiększony.nitrynyw porównaniu z zwykłą obróbką poprawi się twardość warstwy, twardość warstwy i odporność na korozję.
|
|
| Druga generacja modyfikacji soli | Proszek i blok | |||
|
proszek
|
||||
| Sól o wysokiej temperaturze | szczątki | Temperatura użytkowania 540°C-570°C | ||
| Sól o niskiej temperaturze | szczątki | Temperatura użytkowania 525°C-535°C |
Polecane produkty
